天天做天天爱夜夜爽毛片毛片_久久精品亚洲AV三区麻豆_亚洲一区二区三区乱码AⅤ_最新国产乱人伦偷精品免费网站

深圳市法士威精密零件有限公司

全國服務熱線:0755-29766626

新聞中心 關于法士威 聯(lián)系法士威

返回列表 返回
列表

緊固件的表面處理:鍍鋅、磷化、發(fā)黑、鍍鉻該選哪一個?

幾乎所有商業(yè)緊固件都是由碳鋼、合金鋼制成,而且一般都防腐蝕的要求,因此,表面處理的鍍層必須附著牢固,不能在安裝和卸下的過程中脫落。另一方面,對螺紋緊固件而言,鍍層還要求足夠薄,使得鍍后螺紋仍能旋合。一般鍍層的溫度限制比緊固件材料要低,因此還需考慮緊固件所處的工作溫度要求。

表面處理的主要目的是美觀和防腐。由于緊固件的主要功能是緊固零部件,而且表面處理對其緊固性能也有很大的影響。因此,在選擇表面處理工藝時,要考慮緊固件的扭矩及預緊力一致性等因素。

一名高水平的設計者,不僅要考慮結構設計和制造工藝,還要注意到裝配的工藝性,甚至環(huán)保及經(jīng)濟性的要求。下面根據(jù)上述因素簡要介紹一些緊固件常用的鍍層,以供緊固件從業(yè)人員參考。

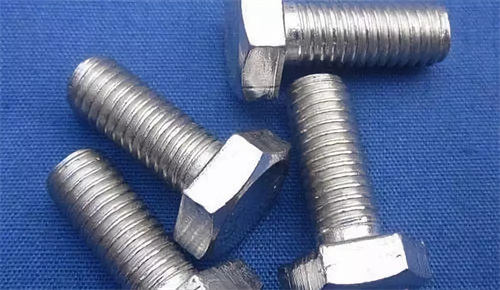

電鍍鋅

001

電鍍鋅是商業(yè)緊固件最常用的鍍層。它比較便宜,外觀也較好看,可以有黑色、軍綠色。然而,它的防腐性能一般,其防腐性能是鋅鍍(涂)層中最低的。一般電鍍鋅中性鹽霧試驗在72小時之內,也有采用特殊封閉劑,使得中性鹽霧試驗達200小時以上,但價格貴,是一般鍍鋅的5~8倍。

電鍍鋅加工過程易產生氫脆,所以10.9級以上的螺栓一般不采用鍍鋅的處理.雖然鍍后可以用烘箱去氫,但因鈍化膜在60℃以上時將遭破壞,因此去氫必須在電鍍后鈍化前進行。如此可操作性差,加工成本高。在現(xiàn)實中,一般生產廠不會主動去氫,除非特定客戶的強制要求。

電鍍鋅的緊固件扭矩—預緊力一致性較差,且不穩(wěn)定,一般不用于于重要部位的連接。為了改善扭矩—預緊力一致性,也可采用鍍后涂覆潤滑物質的方法改善和提高扭矩—預緊力一致性。

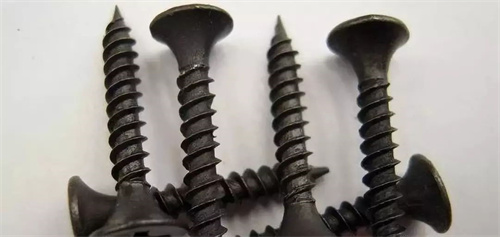

磷化

002

一項基本原則磷化相對鍍鋅便宜,耐腐蝕性能比鍍鋅差。磷化后應涂油,其耐腐蝕性能的高低與所涂油的性能有很大的關系。例如,磷化后涂一般的防銹油,中性鹽霧試驗也只有10~20小時。涂高檔的防銹油,則可達72~96小時。但其價格是一般磷化涂油的2~3倍。

緊固件磷化常用的兩種,鋅系磷化和錳系磷化。鋅系磷化潤滑性能比錳系磷化好,錳系磷化抗腐蝕性,耐磨性較鍍鋅好。它的使用溫度可達華氏225度到400度(107~204℃)。特別是一些重要零部件的連接。如,發(fā)動機的連桿螺栓、螺母,缸蓋、主軸承、飛輪螺栓,車輪螺栓螺母等。

高強度螺栓采用磷化,還可以避免氫脆問題,所以在工業(yè)領域10.9級以上的螺栓一般采用磷化表面處理。

氧化(發(fā)黑)

003

發(fā)黑+涂油是工業(yè)緊固件很流行的鍍層,因為它最便宜,并且在油耗盡之前看起來不錯。由于發(fā)黑幾乎無防銹能力,所以無油后它很快就會生銹。就是在有油狀態(tài)下,其中性鹽霧試驗也只能達到3~5小時。

電鍍鎘

004

鎘鍍層耐腐蝕性能很好,特別是在海洋性大氣環(huán)境下的耐腐蝕性較其他表面處理好。電鍍鎘的加工過程中的廢液處理費用大,成本高,其價格約是電鍍鋅的15~20倍。所以在一般行業(yè)不使用,只用于一些特定的環(huán)境。如,用于石油鉆井平臺和海航飛機用緊固件。

電鍍鉻

005

鉻鍍層在大氣中很穩(wěn)定,不易變色和失去光澤,硬度高耐磨性好。在緊固件上用鉻鍍層一般是作為裝飾作用。在防腐性要求較高的工業(yè)領域很少使用,因為好的鉻電鍍緊固件與不銹鋼同樣昂貴,只是使用不銹鋼強度不夠時,才用鍍鉻緊固件代替。

為了防止腐蝕,鍍鉻前應首先鍍銅和鎳。鉻鍍層可以承受華氏1200度(650℃)的高溫。但也與電鍍鋅一樣存在氫脆問題。

鍍鎳

006

通過電解或化學方法在金屬或某些非金屬上鍍上一層鎳的方法,稱為鍍鎳。鍍鎳分電鍍鎳和化學鍍鎳。

主要用于既要防腐,又要導電性好的地方。如車輛電瓶的引出端子等。

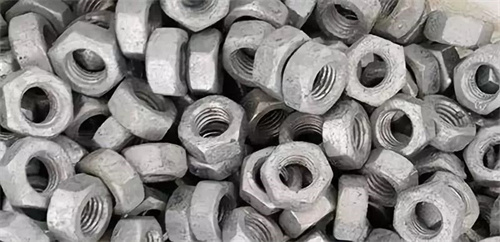

熱浸鋅

007

熱浸鋅為鋅加熱到液體下熱擴散涂層。其鍍層厚度在15~100μm,并且不易控制,但耐腐蝕性好,多用于工程中。熱浸鋅加工過程中污染嚴重,有鋅廢料和鋅蒸汽等。

由于鍍層厚,在緊固件中引發(fā)了內外螺紋難以旋合的問題。因熱浸鋅加工的溫度原因,(340-500C)它不能用于10.9級以上的緊固件。

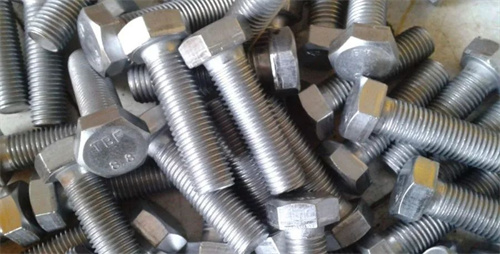

滲鋅

008

滲鋅為鋅粉固態(tài)冶金熱擴散涂層。其均勻性好,螺紋、盲孔內都能獲得均勻層。鍍層厚度為10~110μm,并且誤差可控制在10%。它與基體的結合強度和防腐性能在鋅涂層中(電鍍鋅、熱浸鋅、達克羅)是最好的。其加工過程無污染,最環(huán)保。

達克羅

009

達克羅是DACROMET譯音和縮寫,簡稱達克羅、達克銹、迪克龍。國內命名為鋅鉻涂層,是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。

不存在氫脆問題,并且扭矩—預緊力一致性能很好。如不考慮價鉻和環(huán)保問題,它實際上最適用于高防腐要求的高強度緊固件。


回到頂部

0755-29766626

在線咨詢

關注我們

二維碼
天天做天天爱夜夜爽毛片毛片_久久精品亚洲AV三区麻豆_亚洲一区二区三区乱码AⅤ_最新国产乱人伦偷精品免费网站
