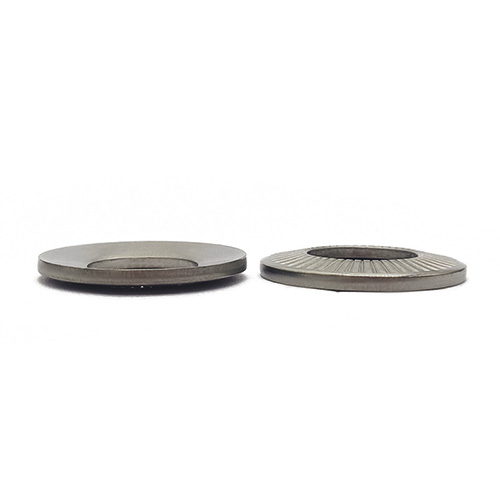

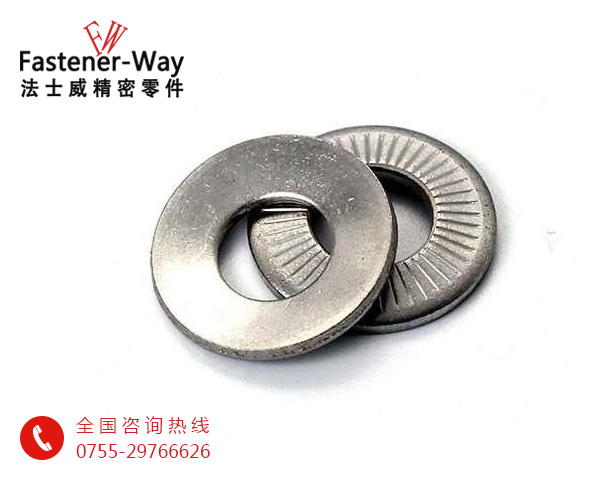

法標擰緊用帶條痕錐形墊片。代號：CS，也稱CS法式墊圈等。

產品特點及工作原理：

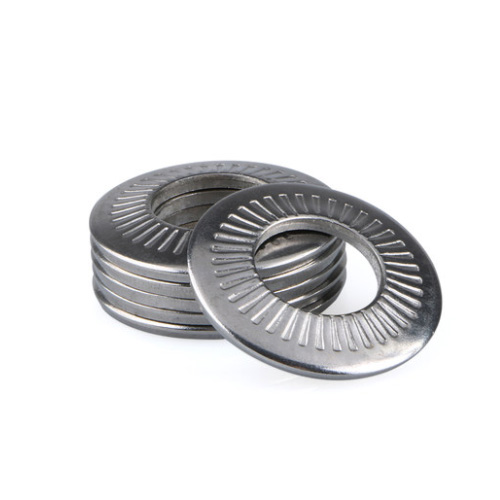

預緊力防松效果比碟形墊圈要好、在歐洲鐵路工業及電氣化設備領域已被大量使用和驗證、表面增加了齒紋可以有效提高防松系數！代號CS墊圈的齒紋設計為直條紋形狀、根據墊圈的接觸面不同齒紋也會有所變化！

法式鎖緊墊圈預緊力防松效果比碟形墊圈要好、在歐洲鐵路工業及電氣化設備領域已被大量使用和驗證、表面增加了齒紋可以有效提高防松系數！

產品使用及安裝：

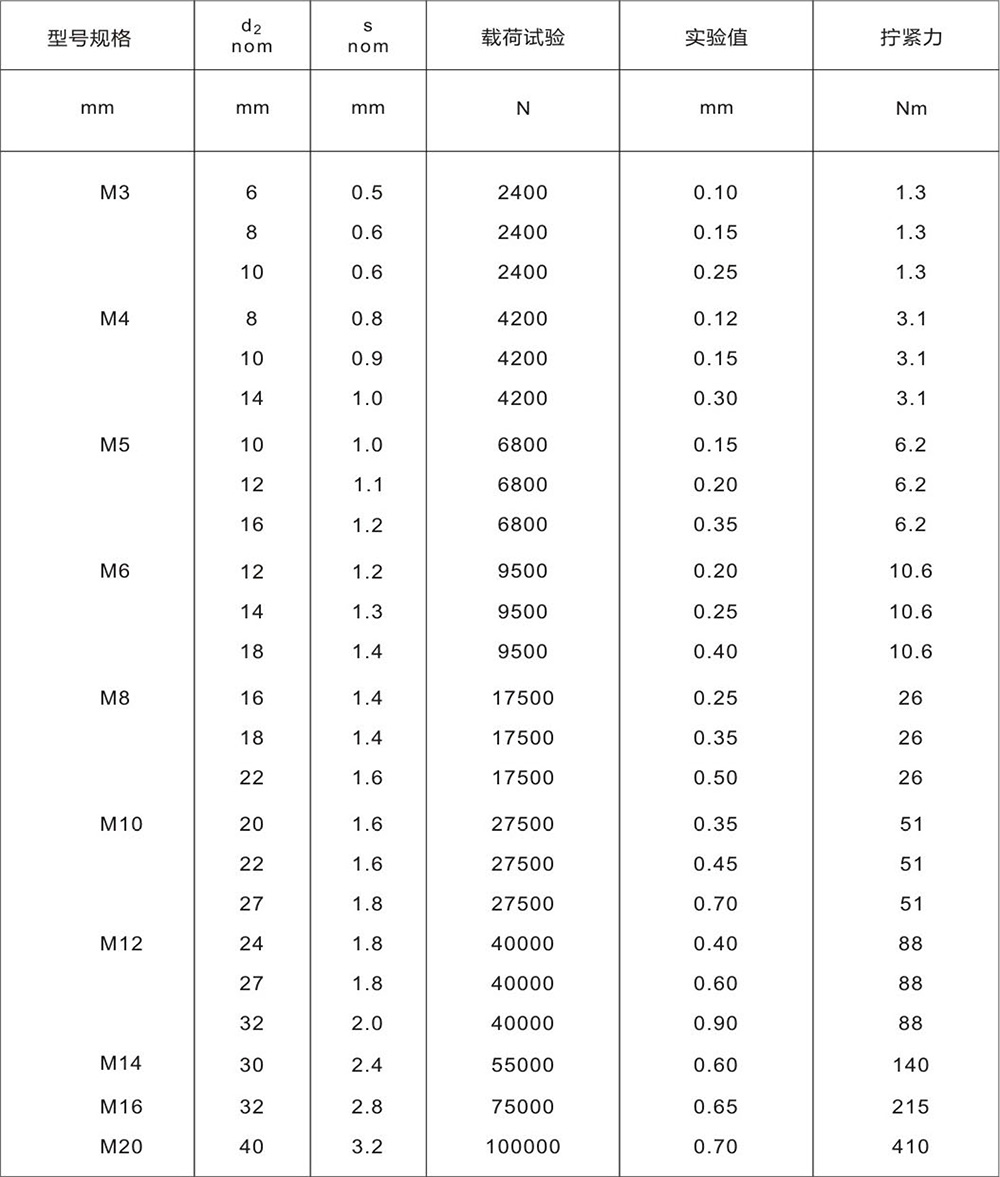

考慮到該條痕墊片的鎖緊作用，對其厚度作出了規定，使其修正負荷略低于8.8 級螺釘?shù)氖褂脡毫ΑＴ诖饲闆r下，在待擰緊零件上的壓力分布略有不勻現象。

如果在裝配中一定要使墊片達到最大的彈性反作用力，最好應用合適的平滑錐形墊片。

在安裝條痕錐形墊片時，凹面一定要正對擰緊零件的一側。

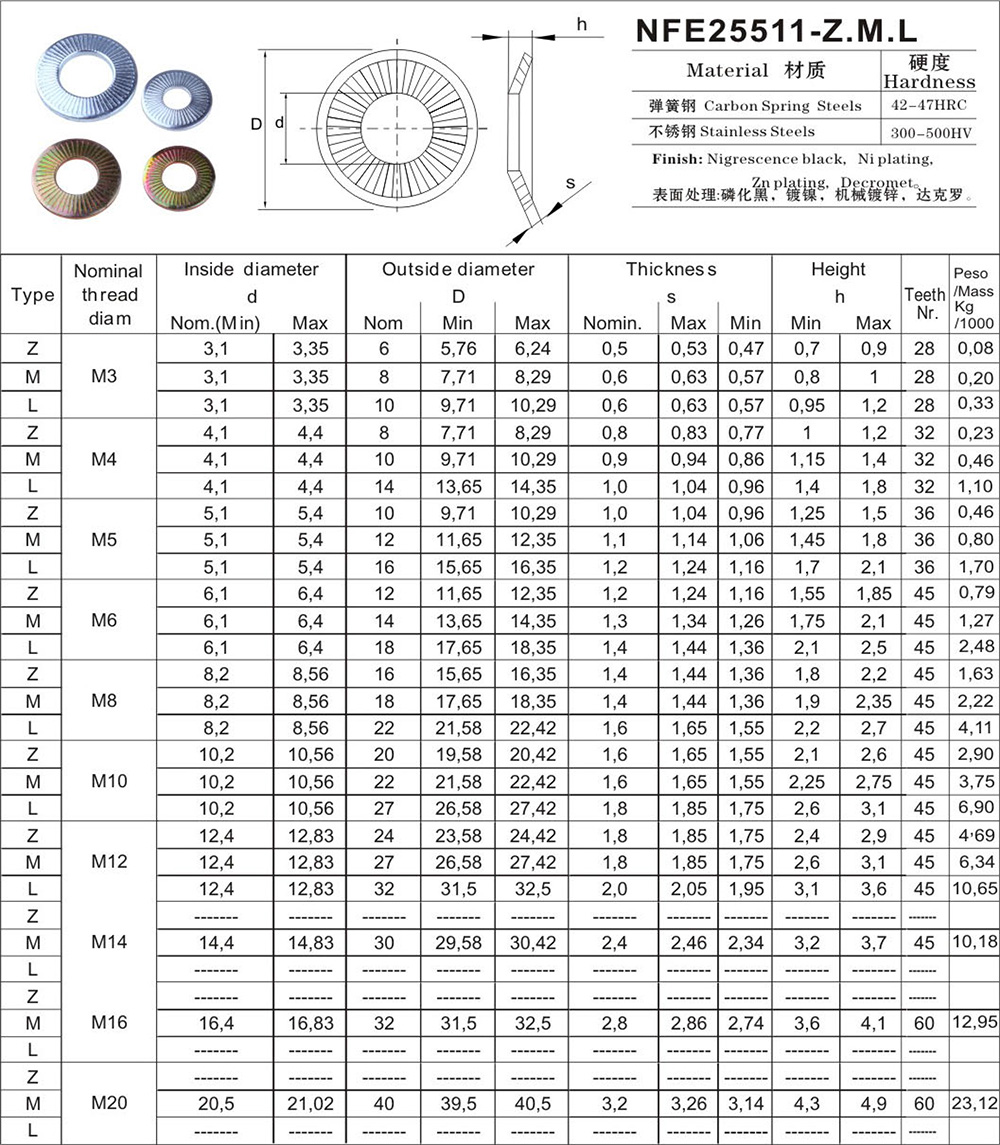

NFE25511法式墊圈制造工藝執行標準生產，規格：M3-M20為標準型號，也可根據客戶需求訂制，主要鋼質：SUS304.316.A2.A4等，硬化等級：HV350，符合10級強度級別。

說明：不銹鋼法式鎖緊墊圈經硬化處理后會略有磁性、材質成份及鹽霧都不會發生變化！
